Prilagođena modularna rješenja kampova za indonezijske rudarske operacije

modularni stambeni projekt u Indoneziji, potpuno usklađen s CBC-jevim sustavom Flatpack Container House. To uključuje detaljne arhitektonske i konstrukcijske opise, materijalne rezultate, analizu izvedivosti i strateške uvide u tržište.

Izvješće o tehničkoj i tržišnoj izvedivosti: prilagođena modularna rješenja za kampove za indonezijsko rudarstvo

Priredio:CBC modularni sustavi
Lokacija projekta:Vanjski otoci, Indonezija
Klijent:Velika indonezijska rudarska tvrtka





Tvrtka CBC Modular Systems razvila je prilagođeno modularno rješenje kampa za- rudarsku operaciju velikih razmjera na vanjskom indonezijskom otoku. Projekt uključuje dvije različite tipologije stanovanja-smještaj upravljanja(privatne sobe s-privatnim kupaonicama) iradnički domovi(zajedničko korištenje s komunalnim sanitarnim čvorovima)-oba temeljena na CBC-jevom standardiziranomFlatpack Container House (FCH)sustav.

Ključne značajke uključuju:

Uniformna veličina modula (2.25 m × 4.0 m) omogućujući masovnu proizvodnju, pojednostavljenu logistiku i brzu-montažu na licu mjesta.

Dvo{0}}katnice s integriranim sustavima čeličnih hodnika, izoliranim krovom i otpornošću na-tropsku klimu.

Ukupni kapacitet:~250 soba za upravljanjei~400 radničkih soba(uslužan1.600 radnika).

Potpuna usklađenost sa zahtjevima transportabilnosti, otpornosti na vremenske uvjete i zaštite na radu za udaljena rudarska mjesta.

Ovo izvješće detaljno opisuje dizajn, materijale, izvedivost, prednosti i primjenjivost predloženog rješenja na ciljnom tržištu.





2.1 Standardizacija modula

CBC koristi aravni-paket, ISO-kompatibilni modularni sustavsa sljedećom osnovnom jedinicom:

Dimenzije modula: 2.25 m (W) × 4.0 m (L) × 2.8 m (H)

Strukturni okvir:Lagani-pocinčani čelik (G550, debljina 1,2–2,0 mm)

Zidne ploče:75 mm sendvič paneli (0,5 mm PPGI čelik + 70 mm izolacija od kamene vune + parna brana)

Podni sustav:18 mm ploča od cementnih vlakana na hladno{1}}formiranim čeličnim gredama

Krovna kompatibilnost:Dizajniran za integraciju s CBC-jevim laganim sustavom krovnih nosača

Dva modula su spojenauzdužnoformirati a4,5 m × 4,0 m=18 m² soba, služeći kao univerzalni otisak za obje vrste kućišta.



Raspored prostorija (po jedinici):

Prostor za spavanje: 3.0 m × 4.0 m = 12 m²

Uključuje krevet, radni stol, ormar, klima uređaj

Privatna-kupaonica: 1.5 m × 4.0 m = 6 m²

Opremljen keramičkim pločicama, zidnim-WC-om, umivaonikom, podnim odvodom i montažnom tuš kabinom

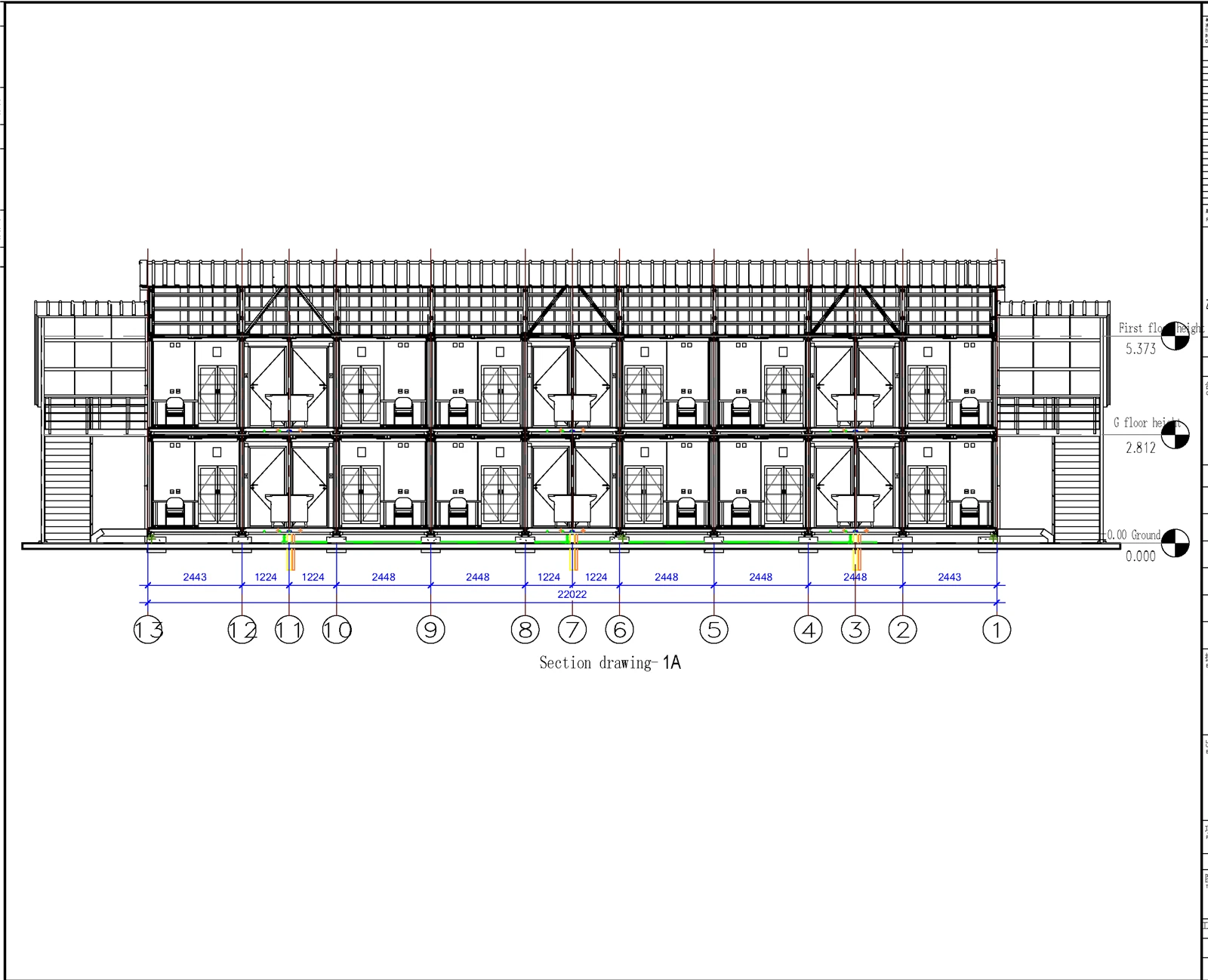

Konfiguracija zgrade:

katovi:2 priče

Sobe po katu:12 (6 soba južno, 6 sjeverno)

Hodnik:Centralna šetnica širine 2,0 m

Stube:Jedno stubište na svakom kraju (istok i zapad)

Ukupno soba po zgradi: 24

Broj potrebnih zgrada: 250 ÷ 24 ≈ 11 zgrada(ukupno 264 sobe)





Raspored prostorija (po jedinici):

Veličina sobe: 4.5 m × 4.0 m = 18 m²

Popunjenost:4 osobe

Namještaj:Četiri (4) kreveta za jednu osobu (1,2 m × 2,0 m), raspoređena duž zidova s1,5 m središnji prolaz

Nema vlastitu kupaonicu

Sanitarni moduli:

Dva dodatna modula po katu (istočna strana):

Sjeverni modul:Muški WC + pisoari

Južni modul:Ženski WC + tuševi

Svaki sanitarni modul opslužuje ~28 stanovnika po katu

Konfiguracija zgrade:

katovi:2 priče

Sobe po katu:14 (7 sjever, 7 jug)

Hodnik:Centralna šetnica širine 2,0 m

Stube:Na oba kraja

Ukupno soba po zgradi: 28 → 112 kreveta

Broj potrebnih zgrada: 1,600 ÷ 112 ≈ 15 zgrada(ukupno 1.680 kreveta)





Unutarnji hodnici:

Struktura:CBC-ov vlastiti hladno{0}}formirani čelični okvir

Podovi:18 mm ploča od cementnih vlakana + 2 mm komercijalne-PVC podnice (protu-klizanje,-otpornost na vlagu)

Strop:Viseći paneli od mineralnih vlakana ili PVC-a s integriranom LED rasvjetom

Rukohvati:Čelik-premazan prahom na otvorenim stranama

Krovni sustav:

Struktura:Lagane čelične rešetke (raspon do 9 m)

Obloga:0,5 mm PPGI obojeni-čelični lim (pomorski{2}}premaz)

Izolacija:Pokrivač od staklene vune od 100 mm (R-vrijednost veća ili jednaka 2,8 m²·K/W)

Nadstrešnica:Prevjes od 0,6 m za zaštitu od kiše

Zaštita od vremenskih uvjeta:

Svi spojevi zabrtvljeni EPDM brtvama

Povišeni temelji (betonski stupovi ili vijčani piloti) za otpornost na poplave

Materijali- otporni na termite- i koroziju posvuda



Artikal	Jedinica	Količina	Bilješke
Osnovni moduli (2,25×4 m)	jedinice	708	Upravljanje: 264 sobe × 2 =528 modula Radnik: 420 soba × 2 =840 modula Sanitarije: 15 zgrada × 2 kata × 2 modifikacije =60 modula Ukupno modula=(528 + 840 + 60)=1,428→ ali napomena: sobe za upravljanje i radnice dijele istu vrstu modula; konačni broj prilagođen za zajedničku proizvodnju:~708 jedinstvenih jedinica(svaka zgrada koristi identične module)
Čelični okviri hodnika	Linearni metri	2,200 m	26 zgrada × 2 kata × 42 m prosječne duljine hodnika
Ploča od cementnih vlakana (18 mm)	m²	2,500 m²	Hodnici + podesti
PVC pod (2 mm)	m²	2,500 m²	Samo hodnici
PPGI krovne ploče (0,5 mm)	m²	5,800 m²	26 zgrada × ~223 m² krova svaka
Izolacija od staklene vune (100 mm)	m³	580 m³	Ista površina kao krovište
Oprema za kupaonicu (WC, umivaonik, tuš)	Setovi	264	Samo za upravljačke jedinice
Kreveti za jednu osobu (1,2×2 m)	jedinice	1,680	Za radničke domove
Jedinice za stepenice (montažni čelik)	Setovi	52	2 po zgradi × 26 zgrada

Napomena: Broj modula pretpostavlja visoku standardizaciju. Stvarna tvornička proizvodnja isporučivat će identične jedinice radi isplativosti.



4.1 Tehnička izvedivost

✅ Provjereni sustav: CBC's Flatpack system has been deployed in >15 tropskih rudarskih kampova diljem jugoistočne Azije i Afrike.
✅ Učinkovitost transporta: Moduli ravno-pakirati u<30 cm height**, allowing 10–12 units per 40-ft container.
✅ **Brza montaža**: Zgradu od 24 sobe može podići 6 radnika u **5–7 dana**.
✅ **Climate Resilience**: Designed for **high humidity (>80%), slani sprej, heavy rainfall (>3000 mm/god), iseizmička zona 3(prema SNI 1726:2019).





CAPEX ušteda: 25–40% niže od tradicionalne betonske konstrukcije u udaljenim područjima.

Smanjenje logističkih troškova: Standardizirani moduli smanjuju složenost dostave i kašnjenja na carini.

Životni ciklus vrijednosti: 15–20 godina radnog vijeka uz minimalno održavanje.





Sastaje seIndonezijski nacionalni standard (SNI)za privremene objekte.

Protupožarne-zidne ploče (klasa B, ASTM E84).

Izlaz u slučaju nužde u skladu sUredba Ministarstva ljudskih resursa br. . 5 iz 2018o stambenom zbrinjavanju radnika.



Prednosti

Skalabilnost: Jednostavno dodavanje ili rekonfiguriranje zgrada s obzirom na fluktuacije radne snage.

Brzina-do-popunjenosti: Cijeli kamp operativan unutar8-10 tjedanaod reda.

Kontrola kvalitete: Tvornički-izgrađeno pod uvjetima ISO 9001 u odnosu na varijabilni-rad na gradilištu.

Održivost: 90% čelična struktura koja se može reciklirati; smanjen građevinski otpad.

Ograničenja

Početni CAPEX: Viši po-jedinični trošak od osnovne vojarne (kompenzirano brzinom i kvalitetom).

Ograničenja prilagodbe: Raspored je ograničen širinom modula od 2,25 m.

Ovisnost o zakladi: Zahtijeva ravno tlo ili konstruirane stupove na mekom tlu.





6.1 Ciljani kupci

Tvrtke za rudarstvo i resurse: Djeluje na udaljenim indonezijskim otocima (npr. Kalimantan, Sulawesi, Papua).

Izvođači radova za naftu i plin: Zahtijeva sigurna, skalabilna radnička naselja.

Razvojni inženjeri infrastrukture: Izgradnja cesta, luka ili elektrana u izoliranim regijama.

Vladine agencije: Ministarstvo energetike i mineralnih resursa (ESDM) ili poduzeća u-državnom vlasništvu (npr. ANTAM, Inalum).

6.2 Ciljana tržišta

Indonezija: Primarni fokus zbog arhipelaške geografije i rastućeg rudarskog sektora.

Jugoistočna Azija: Malezija, Filipini, Vijetnam-slični klimatski i logistički izazovi.

Afrika & Latinska Amerika: Sekundarna tržišta s usporedivim udaljenim industrijskim potrebama.

6.3 Konkurentska prednost

Rješenje CBC-a nadmašuje konkurenciju kroz:

Istinska modularnost(nemodificirani kontejneri za otpremu)

Učinkovitost ravnog{0}}paketa(niži troškovi prijevoza)

Integrirani dizajn spreman-za MEP(unaprijed-instalirani vodovi za struju, vodu, podatke)

Partnerstva lokalnih skupštinau Jakarti i Surabayi



Predloženi modularni sustav kampa u potpunosti zadovoljava funkcionalne, logističke i ekološke zahtjeve naručitelja. Koristeći CBC-jevu standardiziranu platformu Flatpack Container House, projekt postiže:

Brza implementacija na logistički zahtjevnoj lokaciji

Visoka udobnost za upravu i dostojanstveni životni uvjeti za radnike

Dugotrajna -trajnost u surovim tropskim uvjetima

Značajne prednosti troškova životnog ciklusa

Preporuke:

Ponašanje aistraživanje mjestapotvrditi uvjete temeljenja i pristupne rute.

Uključite selokalni radni partneriza montažu pod CBC nadzorom.

Uključitisolarni{0}}izvedba krovaza buduću integraciju obnovljivih izvora energije.

implementiratisustav upravljanja digitalnim kampom(opcijski IoT senzori za popunjenost, komunalije).

Ovo rješenje pozicionira klijenta kao lidera uRudarske operacije usklađene s ESG-, poboljšavajući zadržavanje radne snage i operativni kontinuitet.
