Dizajn kućišta modularnog kontejnerskog kampa za rudarsko mjesto koje prima više od 600 radnika

Dizajn kućišta modularnog kontejnerskog kampa za rudarsko mjesto



Ovo ocrtava prijedlog detaljnog dizajna (prilagođen od strane CBC-a) za projekt modularnog kontejnerskog stambenog kampa na mjestu rudarenja. Dizajn ima za cilj smjestiti 50 jednokrevetnih soba za rukovodeće osoblje i 600 radnika (300 dvokrevetnih-soba) unutar tro-katnice koja sadrži module spojene duž-strane s vratima na kraćim krajevima, okrenute jedna prema drugoj preko središnjeg hodnika. Dizajn uključuje lagani čelični krov i učinkovite cirkulacijske sustave.



Upravljački smještaj: 50 jednokrevetnih-soba

Smještaj za radnike: 600 radnika → 300 dvokrevetnih-soba

Ukupno potrebni moduli: 50 (jednostruki) + 300 (dvostruki)=350 modula

Maksimalna visina zgrade: 3 kata

Dimenzije modula:

Širina: 2,438 m

Dužina: 6.000 m

Visina: 2.700 m

Svaki modul uključuje:

Integrirani krov i montažni pod

4 kutna stupa

Zidne ploče:

Duge strane (2 strane): 5 ploča svaka → 10 ploča

Kraće strane (2 strane): po 2 panela → 4 panela

Ukupno zidnih panela po modulu: 14 panela (sendvič paneli debljine 75 mm)

Prozori i vrata unaprijed-ugrađeni u zidne ploče

Integrirana kupaonica pogodna za 1-2 osobe





Prilagođeni dizajn usmjeren je na maksimiziranje učinkovitosti prostora, osiguravanje sigurnosti i udobnosti te omogućavanje brzog postavljanja i skalabilnosti. Poravnavanjem modula duž njihovih dugih stranica (6 m), raspored postiže kompaktniji otisak, kraće hodnike za bolji izlaz i jedinstveni izgled s laganim čeličnim krovnim pokrovom.

Prednosti dizajna

Učinkovito korištenje prostora: Kraći hodnici smanjuju udaljenosti za hodanje i poboljšavaju pristup.

Sigurnost i nadzor: Središnji hodnik osigurava izravnu vidljivost i kontrolu.

Brza implementacija: Prefabricirani moduli i standardizirane metode konstrukcije omogućuju brzu montažu.

Skalabilnost: Dizajn se može lako replicirati za proširenje kapaciteta po potrebi.





Svaki blok se sastoji od dva paralelna reda kontejnera, s vratima okrenutim jedna prema drugima preko središnjeg hodnika. Ključne dimenzije uključuju:

Duljina: 48.76 m

Dubina: 13.8 m

Visina: ~8.7 m

Ukupna tlocrtna površina po bloku je približno 2.019 m², s ukupno tri bloka oko 6.057 m².







Svaki modul nepromijenjen:

1 montažna etaža

1 integrirani krov (vrh modula)

4 kutna stupa

14 zidnih panela (75 mm sendvič):

Duge strane (6 m): po 5 ploča → 10

Kraće strane (2,438 m): po 2 ploče → 4

Vrata/prozori unaprijed-ugrađeni u kratke-bočne ploče



komponenta	Količina po modulu	Ukupno (360)
Montažni podovi	1	360
Modul{0}}integrirani krovovi	1	360
Kutni stupovi	4	1,440
75 mm sendvič zidne ploče	14	5,040





Po katu po bloku:

Duljina=48.76 m

Širina=1.8 m

Površina=48.76 × 1.8=87.77 m²

Ukupno hodnika: 3 bloka × 3 kata=9 hodnika

Ukupna površina palube hodnika=9 × 87,77 ≈ 790 m²

→ Izrađen od lakih čeličnih greda i metalnih podova ili pokrova od vlaknocementnih ploča.





Minimalno 3 stubišta po bloku (za izlaz požara na oba kraja i u sredini)

Ukupno: 3 bloka × 3=9 stubišni tornjevi

Svaki toranj: 3 kata, lagani čelični okvir, rešetkasta gazišta

Procijenjeni čelik po tornju: -2,5 metričkih tona
→ Ukupni čelik za stepenice: 22,5 metričkih tona





Tlocrtna površina krova po bloku: 48,76 m × 13,8 m=672.9 m²

Pretpostavimo zabatni ili jedno{0}}vodni krov s nagibom od 5 stupnjeva → efektivna površina ≈ 675 m²/blok

Krovni sustav:

Glavni rogovi/grebeni na razmaku od 6,0 ​​m (poravnani s dubinskim spojevima modula) → 3 polja (0 m, 6 m, 12 m)

Purlins @ 1,5 m oc

0,5 mm PPGI krovna obloga

Težina konstrukcijskog čelika: -12 kg/m²
→ Po bloku: 675 × 12 =8.100 kg=8.1 tona
→ Za 3 bloka:24,3 metričke tone

Krovni pokrov (PPGI, 0,5 mm):

Ukupna površina=3 × 675=2,025 m²





Artikal	Količina
Kontejnerski moduli	360
– Montažni podovi	360
– Modulni krovovi	360
– Kutni stupovi	1,440
– 75 mm sendvič zidne ploče	5,040
Područje palube središnjeg hodnika	790 m²
Stubišni tornjevi	6
– Konstrukcijski čelik za stepenice	22,5 tona
Lagani čelični krovni okvir	24,3 tone
Krovni pokrov (0,5 mm PPGI)	2,025 m²





Predloženi dizajn prilagođen CBC-u za kućište rudarskog kampa nudi učinkovito rješenje koje uravnotežuje funkcionalnost, sigurnost i estetsku privlačnost. Sa svojom skalabilnom i modularnom prirodom, ovaj dizajn pruža fleksibilnost za buduća proširenja uz održavanje visokih standarda životnih uvjeta za upravu i radnike.







Kako bi se osigurala uspješna implementacija, sigurnost, trajnost i operativna učinkovitost dizajna kućišta rudarskog kampa, potrebno je obratiti pažnju na sljedeća dodatna razmatranja:



Integritet slaganja: Moduli moraju biti međusobno sigurno povezani pomoću ISO kutnih odljevaka ili namjenskih konektora za slaganje kako bi se oduprli dizanju vjetra i seizmičkim silama. CBC-jev sustav kontejnerskih kuća s ravnim pakiranjem jedan je od najboljih u Kini s više od 10 godina iskustva na prekomorskim tržištima, koje je osigurao glavnim velikim rudarskim tvrtkama kao što su AMMAN, MTI u Indoneziji.

Sustav temelja: Koristite temelje od betonskih podloga, vijke za uzemljenje ili temelje od pilota, ovisno o uvjetima tla. Temelji se moraju točno poravnati s kutnim stupovima modula. CBC može dati izgled i prijedloge za temelj.

Bočno učvršćivanje: Osigurajte poprečne{0}}učvrsne zidove između modula (posebno na stubištima i spojevima hodnika) kako biste poboljšali bočnu stabilnost u konfiguracijama s 3 kata. CBC-jeva kuća za kontejnere s ravnim pakiranjem ima X nosače za svaku montažnu kućicu za kontejnere na obje dugačke strane.





Ploče-otporne na vatrootpornost: Zidni i krovni sendvič paneli trebaju koristiti nezapaljive jezgre (npr. kamenu vunu) s minimalnom vatrootpornošću odEI 30(30 minuta cjelovitosti i izolacije). CBC ima opcije za različite klijente/projekte kao što su EPS sendvič za jeftine projekte, sendvič od kamene vune za vatrootpornost, PU sendvič za bolju izolaciju.

Odvajanje požara: Instalirajte vatro{0}}otporne pregrade između modula ako lokalni propisi zahtijevaju razdvajanje.

Usklađenost izlaza: Središnji hodnici moraju ispunjavati minimalne zahtjeve širine (veći ili jednaki 1,8 m), a stubišni tornjevi moraju imati dva neovisna izlaza za bijeg po katu prema NFPA ili lokalnim sigurnosnim propisima u rudarstvu.

Alarmi za dim i aparati za gašenje požara: Ugradite u svaki modul i zajedničke prostorije.

CBC može pružiti prilagođavanje za različite projekte na temelju različitih zahtjeva.





Izolacija: ploče od kamene vune od 75 mm ili PIR jezgre obično postižu U-vrijednosti od ~0,35–0,45 W/m²K-potvrđuju prikladnost za lokalnu klimu (ekstremna vrućina ili hladnoća).

Kontrola kondenzacije: Uključite parne brane i odgovarajuću ventilaciju kako biste spriječili međuprostornu kondenzaciju u vlažnim okruženjima.

Zvučna izolacija: Pobrinite se da sklopovi zid/pod pružaju izolaciju zvuka između prostorija veću ili jednaku 40 dB, posebno za prostorije uprave.





MEP Riser zone: Projektirajte vertikalna okna (integrirana u stubišne tornjeve ili zidove hodnika) za električne, vodovodne, kanalizacijske i telekomunikacijske vodove.

Montažni komunalni priključci: Svaki modul treba imati standardizirane uslužne priključke (ulaz/izlaz za vodu, električni utikač, odvod) za brzo spajanje-.

Upravljanje otpadnim vodama: Spojite kupaonice na centralizirani septički sustav ili postrojenje za pročišćavanje; uključiti recikliranje sive vode ako je održivost prioritet.

Napajanje: Planirajte rezervne generatore i solarne-spremne krovove ako-je isključeno iz mreže.

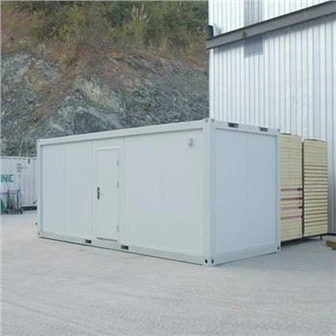

CBC-jeva kontejnerska kuća s ravnim pakiranjem uključuje gornje dijelove, sve je unaprijed-ugrađeno u krov, postolje ili zidnu ploču, to je visoko montažni proizvod.





ADA/Inkluzivan dizajn: Najmanje 5% modula (ili kako zahtijeva lokalni zakon) treba biti dostupno-šira vrata,-tuš-kabine, rukohvati.

Prirodno svjetlo i ventilacija: Osigurati operativne prozore u svim modulima; razmislite o prozorima ili krovnim prozorima u hodnicima ako je dnevno svjetlo ograničeno.

Privatnost: Postavite prozore tako da izbjegnete izravnu liniju--vida između suprotnih prostorija; koristite matirano staklo ili rolete gdje je to potrebno.





Pristupne ceste: Osigurajte pristupne ceste širine 6 m oko svakog bloka za hitna vozila i dostavna vozila.

Razmak između blokova: Održavajte udaljenost između blokova veću ili jednaku 6 m za sigurnost od požara i pristup servisu.

Modularni transport: Potvrdite da su moduli veličine 6,0 m × 2,438 m u skladu s propisima o cestovnom prijevozu u regiji (većina standardnih kontejnera za prijevoz je široka 2,438 m, tako da je to obično prihvatljivo).





Zaštita od korozije: Koristite pocinčane čelične okvire i brodske-premaze za obalna ili visoko{1}}vlažna rudarska mjesta. Glavni okviri CBC-ove kontejnerske kuće s ravnim pakiranjem su pocinčani i dobro obojeni, životni vijek može doseći 15~20 godina.

Odvodnja krova: Projektirajte lagani čelični krov s pravilnim nagibom (većim ili jednakim 3 stupnja) i sustavom oluka/odvodne cijevi za sprječavanje nakupljanja vode.

Modularnost za buduće promjene: Dizajnirajte veze kako biste omogućili jednostavnu zamjenu modula, rekonfiguraciju ili dekonstrukciju radi premještanja.





Građevinske dozvole: Predajte strukturne proračune, planove zaštite od požara i raspored gradilišta lokalnim vlastima. CBC pruža proračun strukture za kontejnersku kuću s ravnim pakiranjem, koji se temelji na opterećenju vjetrom od 150 km/h.

Utjecaj na okoliš: Minimizirati uznemiravanje zemljišta; koristiti propusno popločenje za šetnice; upravljati otjecanjem oborinskih voda.

Standardi zdravlja na radu: U skladu s ILO-ovim ili nacionalnim rudarskim stambenim standardima za minimalnu podnu površinu po osobi (obično veća ili jednaka 6 m²/osobi).





Perimetralno ograđivanje: Postavite sigurnu ogradu oko kampa s kontroliranim ulaznim točkama.

Rasvjeta: Omogućite LED rasvjetu duž hodnika, stepenica i perimetra za noćnu sigurnost.

Nadzor: Razmotrite CCTV pokrivenost na ulazima i zajedničkim prostorima.





Inspekcija kvalitete: Provedite testove curenja, provjere električne sigurnosti i strukturnu provjeru prije useljavanja. CBC-jev spremnik za ravno pakiranje može se prilagoditi na temelju lokalnih propisa, posebno za električni i vodovodni sustav.

korisnički priručnik: Osigurajte vodič za rad i održavanje za upravitelje kampa, uključujući lokacije za-isključivanja komunalnih usluga i postupke za hitne slučajeve.

Uzimajući u obzir ova razmatranja tijekom planiranja, nabave i izgradnje, CBC-jev modularni kamp može biti isporučen siguran, udoban, izdržljiv i usklađen smještaj koji podržava operativne potrebe rudarskog projekta, a pritom osigurava dobrobit-stanara.





CBC-jevo modularno kontejnersko kamp kućište posebno je-prikladno zaudaljene regije-bogate resursimagdje je tradicionalna gradnja nepraktična zbog logistike, klime ili nedostatka infrastrukture. Ključne ciljane regije uključuju:

A. Australija

Zašto: Dom nekih od najvećih svjetskih rudnika željezne rude, ugljena, zlata i litija (npr. regija Pilbara u Zapadnoj Australiji).

Uvjeti: Velika udaljena mjesta, ekstremne temperature, strogi sigurnosni standardi i standardi smještaja (npr. FIFO – Fly-In-Fly-Out kampovi).

Zahtjev: Velika potreba za brzim-uvođenjem, izdržljivim i usklađenim radničkim selima.

B. Kanada (Sjeverni teritoriji, Alberta, Britanska Kolumbija)

Zašto: Glavni rudarski radovi u zlatu, bakru, niklu i elementima rijetke zemlje.

Uvjeti: Oštre zime, permafrost, ograničen pristup cesti-modularne jedinice s visokom izolacijom su neophodne.

Propisi: Snažan naglasak na savjetovanju s domorodačkim stanovništvom, zaštiti okoliša i dobrobiti radnika.

C. Čile i Peru (Andsko područje, Južna Amerika)

Zašto: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

Uvjeti: Seizmička aktivnost, sušna klima, logistički izazovi u planinskom terenu.

Trend: Sve veća potražnja za ESG-sukladnim privremenim stanovima s malim utjecajem na okoliš.

D. Pod-saharska Afrika (npr. Demokratska Republika Kongo, Gana, Namibija)

Zašto: Bogat kobaltom, zlatom, dijamantima i uranom.

Uvjeti: Ograničeni lokalni građevinski kapaciteti, sigurnosni problemi, tropska klima.

Potreba: Sigurni, skalabilni i lako demobilizirani kampovi koji se mogu premjestiti.

E. Bliski istok (Saudijska Arabija, Oman, UAE)

Zašto: Proširenje istraživanja minerala u okviru nacionalnih planova diversifikacije (npr. Saudijska vizija 2030).

Uvjeti: Ekstremna vrućina, pješčane oluje, brzi rokovi projekta.

Prednost: Klimatizirane,-otporne modularne jedinice s integriranim MEP sustavima.

F. Indonezija i Papua Nova Gvineja

Zašto: Glavni proizvođači nikla, bakra i zlata.

Uvjeti: Tropska kišna šuma, visoka vlažnost, monsunska sezona, otočna logistika.

Zahtjev: Materijali-otporni na koroziju, povišeni temelji, unutrašnjost-otporna na plijesan.





Vrsta klijenta	Karakteristike
Glavne rudarske tvrtke	BHP, Rio Tinto, Glencore, Vale, Freeport-McMoRan, Barrick Gold – upravljaju velikim-rudnicima dugog{2}}života za koje je potrebno 500–2000+ kampova za osobe.
Rudari srednjeg{0}}razreda	Equinox Gold, Pan American Silver, Lundin Mining – potrebna su fleksibilna, tro-učinkovita rješenja za 100–500 zaposlenika.
Mladi istraživači	Manje tvrtke koje provode bušenje ili studije izvodljivosti – zahtijevaju kratkoročne-kampove (6-24 mjeseca) s jednostavnom demobilizacijom.
EPC izvođači	Tvrtke kao što su Fluor, Bechtel, Worley ili Ausenco često nabavljaju kampove kao dio paketa rudničke infrastrukture po principu ključ u ruke.
Vladina ili državna-poduzeća	U zemljama kao što su Kina (CMOC), Rusija (Norilsk Nickel) ili Čile (Codelco), subjekti -koje podupire država upravljaju nabavom stanova.





Brzina implementacije: Rudnici trebaju kampove operativne u roku od 8–16 tjedana-modularni beats stick-izgrađeni za 40–60% na vrijeme.

Troškovna učinkovitost: Manja ovisnost o radu, tvornički-kontrolirana kvaliteta i mogućnost ponovne upotrebe smanjuju TCO (ukupni trošak vlasništva).

ESG i socijalna skrb radnika: Moderni rudari suočeni su s pritiskom da osiguraju dostojanstven smještaj-privatne sobe, kupaonice, Wi-Fi i prostori za rekreaciju sada su standardna očekivanja.

Fleksibilnost životnog ciklusa projekta: Kampovi se mogu proširiti, smanjiti ili premjestiti kako se mijenjaju faze rudnika.





CBC-jev modularni kontejnerski kamp kamp model opisan-sa dva-reda, središnjim hodnikom, 3-etažnim slaganjem s lakim čeličnim krovom-idealno je postavljen zaveliki-rudarski projekti u udaljenim područjima Australije, Kanade, Latinske Amerike i Afrike. Usklađuje se s operativnim potrebamavelike rudarske kuće i EPC izvođačikoji daju prioritet brzini, sigurnosti, skalabilnosti i usklađenosti.

CBC integriratirobustan inženjering, klimatski-specifičan dizajn i potpun-uslužni rad(uključujući čišćenje, održavanje i upravljanje komunalnim uslugama) ostvaruje najveću vrijednost u ovom rastućem tržišnom segmentu, već imamo mnogo uspješnih projekata na Filipinima, Indoneziji, Čileu i tako dalje.
